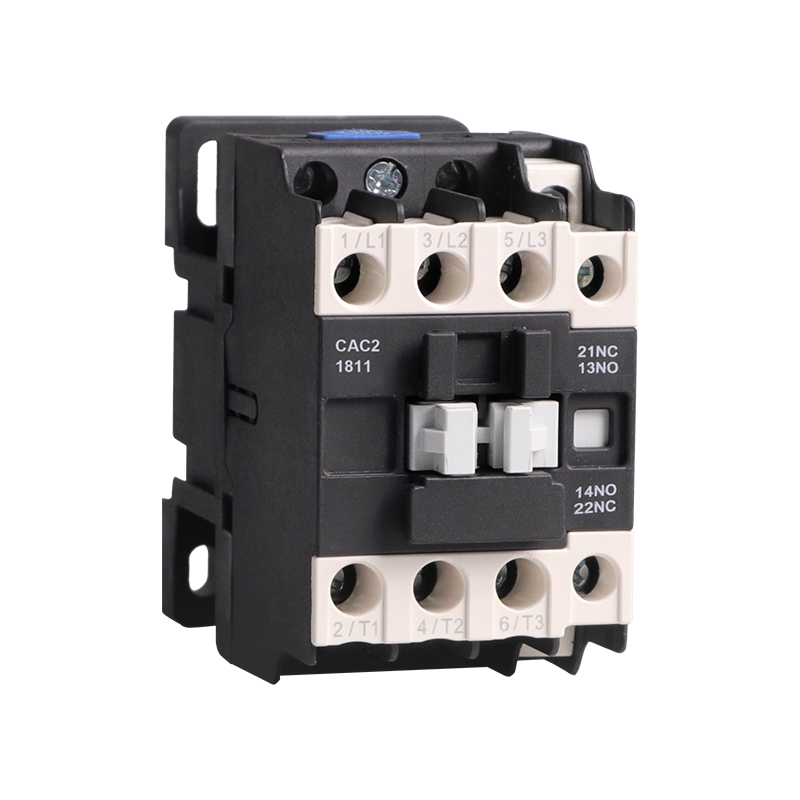

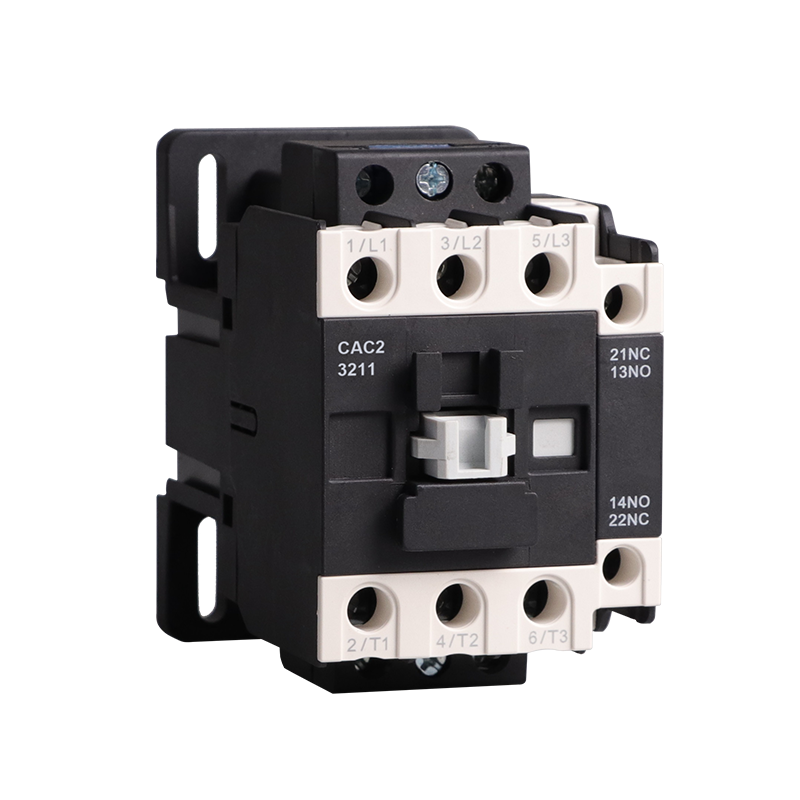

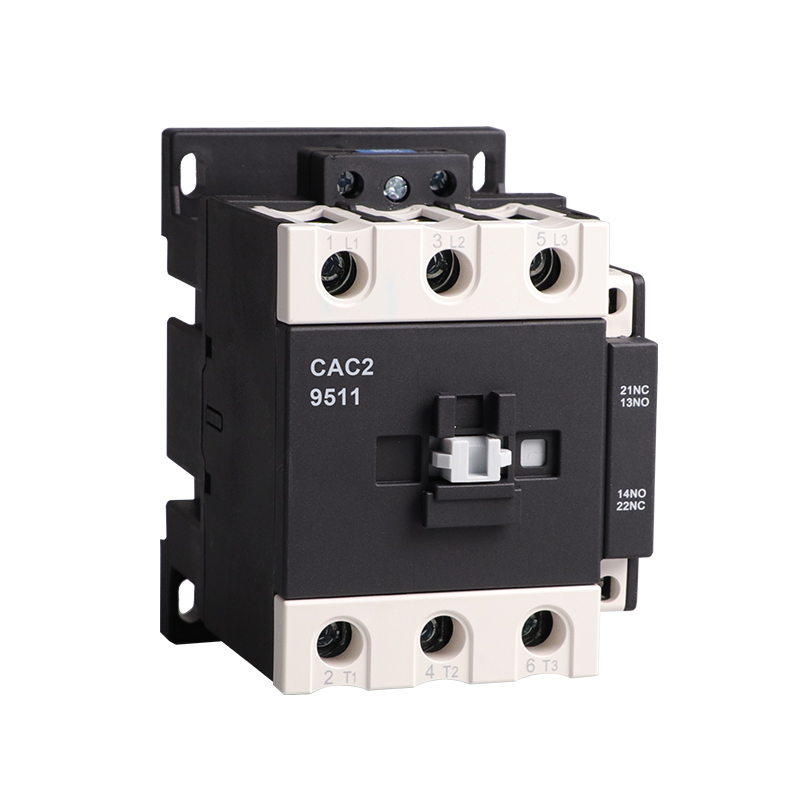

Descripción

Aplicación: circuitos de apertura y cierre remotos; proteger el circuito contra sobrecargas cuando se ensambla con un relé de sobrecarga térmica; arranque y control frecuentes del contactor de CA;
Valor eléctrico: AC50/60Hz, 690V, hasta 95A; Categoría de utilización: AC-3, AC-4;
Altitud: ≤2000m;
Temperatura ambiente: -5 ℃ ~ +40 ℃; Categoría de montaje: Ⅲ;
Condiciones de montaje: la inclinación entre el plano de montaje y el plano vertical no debe exceder ±5°;
Norma: IEC/EN 60947-4-1. CEI/EN 60947-5-1.

Parámetro

Voltaje de la bobina de control (funcionamiento de la bobina de CA)
Voltios (VCA)		24	36	42	48	110	127	220	230	240	380	415	440	480	500	600
Código	50Hz	B5	C5	D5	E5	F5	G5	M5	P5	U5	Q5	N5	R5	-	T5	Y5
	60Hz	B6	-	D6	E6	F6	G6	M6	-	U6	Q6	-	R6	T6	-	-
	50/60Hz	B7	-	D7	E7	F7	-	M7	P7	-	P7	N7	R7	-	-	-
Voltaje de la bobina de control (funcionamiento de la bobina de CC)
Voltios (VCC)		12				24		36		48		110		220
Código		J.D.				BD		CD		DE		FD		Maryland

Tipo de designación

C

1

09

11

z

Codigo de compañia

contactor

Secuencia de diseño NO.

Especificación básica, expresada con la corriente operativa nominal (380V/400V, AC3)

Número de contactos

10: contactos principales 3NA/O+contacto auxiliar 1NA/O (9A,12A,18A,25A,32A)

01: contactos principales 3N/O+contacto auxiliar 1N/C (9A,12A,18A,25A,32A)

11: Contactos principales 3N/O+contacto auxiliar 1N/O y 1N/C (9A,12A,18A,25A,32A,40A,50A,65A,80A,95A)

04: contactos principales 4NA (9A,12A,25A,40A,50A,65A,80A,95A)

08: Contactos principales 2N/O y 2N/C (9A,12A,25A,40A,50A,65A,80A,95A)

Z: Funcionamiento CC En blanco: Funcionamiento CA

Especificación técnica

Estándar	CEI/EN60947-4-1 CEI/EN60947-5-1
N º de Modelo.		CAC2-09	CAC2-12	CAC2-18	CAC2-25	CAC2-32	CAC2-40	CAC2-50	CAC2-65	CAC2-80	CAC2-95
Corriente nominal de calefacción convencional	Ith(A)	20	20	32	40	50	60	80	80	100	125
Tensión nominal Ui(V)	interfaz de usuario (v)	690
Corriente nominal de operación UE=380/415V	AC-3 Es decir(A)	9	12	18	25	32	40	50	sesenta y cinco	80	95
Corriente nominal de operación UE=380/415V	AC-4 Es decir(A)	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Energía controlada trifásica jaula Motor AC-3	220/240V kilovatios	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/415V kilovatios	4	5.5	7.5	11	15	18.5	22	30	37	45
	660/690V kilovatios	5.5	7.5	10	15	18.5	30	33	37	45	45
	AC-3	1000	1000	1000	1000	800	800	600	600	600	600

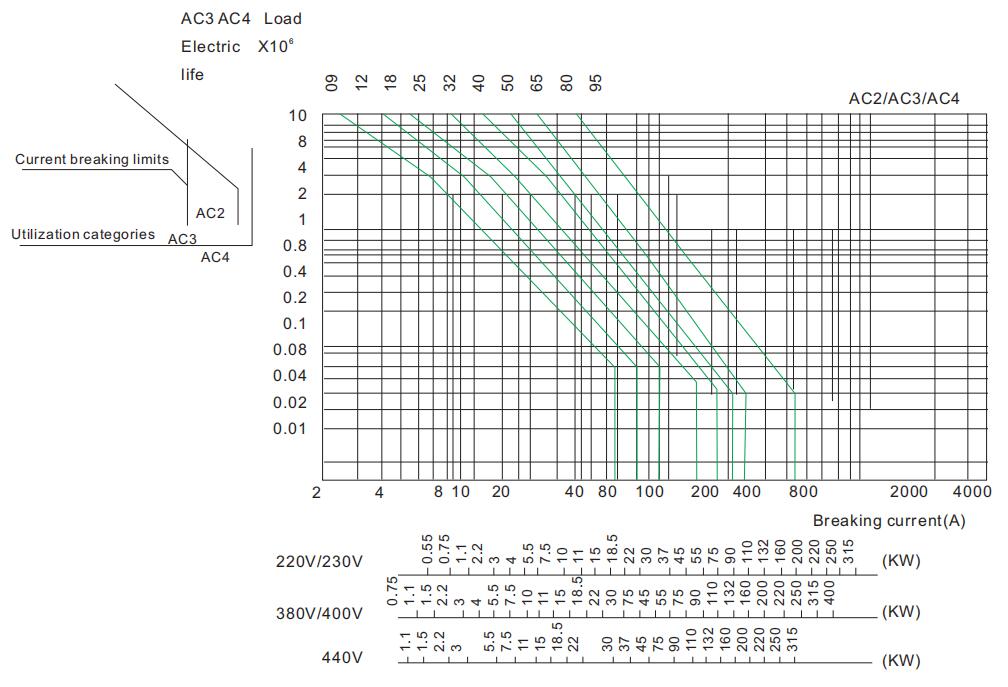

Vida eléctrica (x10 ³ operaciones)	AC-4	200	200	200	200	200	150	150	150	100	100
Vida mecánica (x10 ⁶ operaciones)		10	10	10	10	8	8	8	8	6	6
Fusible combinado	Tamaño	RT16-00
Fusible combinado	A	20	20	32	40	50	63	80	80	100	125
Circuito principal	3P o 4P
Circuito auxiliar Cat.:AC-15, Ue=415V Es decir=0,95A Ith=10A	1NO / 1NC / 1NO + 1NC

Conexión de terminales

Modelo		Sección de cableado (Cu)			tamaño del tornillo	Par de apriete (Nm)
Modelo	numero de pieza	Cable flexible con casquillo prensado en frío (mm ² )	Cable flexible sin casquillo prensado en frío (mm ² )	Cable rígido (mm ² )	tamaño del tornillo	Par de apriete (Nm)
CAC2-09	1~2	2.5	4	4	M3.5	0,8
CAC2-12	1~2	2.5	4	4	M3.5	0,8
CAC2-18	1~2	4	6	6	M3.5	0,8
CAC2-25	1	4	10	6	M4	1.2
CAC2-25	2	4	6	6	M4	1.2
CAC2-32	1	4	10	6	M4	1.2
CAC2-32	2	4	6	6	M4	1.2
CAC2-40	1	10	dieciséis	10	M4	3.5
CAC2-40	2	10	10	10	M8	3.5
CAC2-50	1	dieciséis	25	25	M8	3.5
CAC2-50	2	dieciséis	dieciséis	-	M8	3.5
CAC2-65	1	dieciséis	25	25	M8	3.5
CAC2-65	2	dieciséis	dieciséis	-	M8	3.5
CAC2-80	1	50	50	50	M8	3.5
CAC2-80	2	25	35	-	M10	4
CAC2-95	1	50	50	50	M10	4
CAC2-95	2	25	35	-	M10	4
